Monitoring Kemiringan Tiang Pancang Real-Time dengan Wireless Tiltmeter

PROJECT OVERVIEW

Latar Belakang

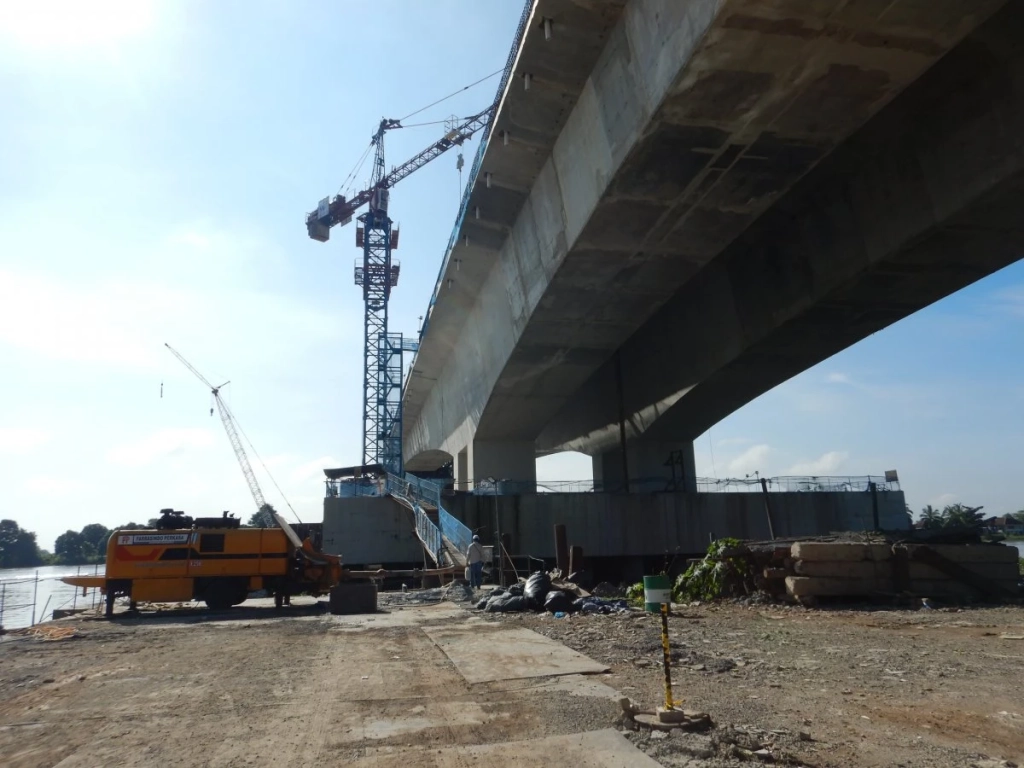

Pada proyek pembangunan dan pengembangan jembatan di kawasan Jakarta, struktur eksisting tetap harus mempertahankan tingkat keamanan selama berlangsungnya aktivitas konstruksi di sekitarnya. Salah satu elemen kritis yang perlu diawasi adalah tiang pancang (pile foundation), karena perubahan posisi atau kemiringan sekecil apa pun dapat menjadi indikasi adanya pergerakan struktur akibat beban konstruksi, pekerjaan pondasi, maupun kondisi tanah.

Mengingat jalan tol di atas jembatan tetap beroperasi selama pekerjaan berlangsung, diperlukan sistem monitoring yang mampu memberikan informasi kondisi struktur secara real-time tanpa mengganggu aktivitas lalu lintas maupun pekerjaan di lapangan.

PT Oseanland Survei Indonesia menghadirkan solusi wireless structural monitoring menggunakan Ackcio Tiltmeter yang memungkinkan pemantauan kemiringan tiang pancang secara otomatis, lengkap dengan visualisasi arah pergerakan, histori perubahan, dan sistem peringatan dini (Early Warning System).

Objectives

Implementasi sistem monitoring ini bertujuan untuk:

• Memantau perubahan kemiringan tiang pancang secara real-time.
• Mengetahui besar perubahan kemiringan (tilt) yang terjadi.
• Mengidentifikasi arah kecenderungan pergerakan struktur melalui nilai azimuth.
• Memberikan notifikasi otomatis apabila nilai kemiringan melebihi ambang batas (threshold) yang telah ditentukan.
• Menyediakan data historis sebagai dasar evaluasi kondisi struktur selama proses konstruksi.

SITE CONDITIONS

Terrain

Area proyek berada pada kondisi lahan relatif datar.

Environment

Lokasi monitoring berada pada area jembatan yang dilalui jalan tol aktif, dengan kondisi di bawah struktur berupa area timbunan bekas rawa yang telah direklamasi dan dipersiapkan sebagai area konstruksi.

Operational Conditions

Karena lalu lintas kendaraan tetap berlangsung selama pekerjaan berlangsung, seluruh proses pemasangan sensor harus dilakukan secara aman, cepat, dan tidak mengganggu operasional jalan tol. Selain itu, sistem monitoring harus mampu bekerja secara kontinu tanpa memerlukan inspeksi manual yang berulang.

PROJECT CHALLENGES

Pelaksanaan monitoring menghadapi beberapa tantangan, antara lain:

1. Sensor tidak dapat dipasang dengan cara dibor langsung ke tiang pancang karena berpotensi memengaruhi struktur dan tidak diizinkan oleh metode kerja proyek. Oleh karena itu digunakan mounting clamp khusus yang dikencangkan pada tiang pancang.
2. Posisi sensor harus tetap stabil selama periode monitoring sehingga diperlukan metode instalasi yang dapat memastikan tidak terjadi pergeseran pada mounting.
3. Data harus dapat dipantau secara real-time meskipun lokasi sensor berada pada area konstruksi dengan akses terbatas.
4. Sistem monitoring harus mampu memberikan alarm otomatis apabila terjadi perubahan kemiringan yang melebihi batas aman sehingga engineer dapat segera melakukan evaluasi lapangan.

OSEANLAND SOLUTION

Untuk menjawab kebutuhan tersebut, PT Oseanland Survei Indonesia menerapkan sistem wireless structural monitoring yang terdiri dari Ackcio Tiltmeter, Ackcio Gateway, dan Dashboard Ideolysis.

Tiltmeter dipasang pada setiap tiang pancang yang menjadi objek monitoring menggunakan sistem clamp mounting, sehingga instalasi dapat dilakukan tanpa melakukan pengeboran pada struktur.

Data kemiringan dikirim secara nirkabel menuju gateway, kemudian diteruskan ke Dashboard Ideolysis untuk divisualisasikan dalam bentuk grafik, nilai deviasi, arah pergerakan (azimuth), serta status alarm secara real-time. Dengan pendekatan ini, engineer dapat memantau kondisi struktur dari ruang monitoring tanpa harus selalu berada di lokasi proyek.

EQUIPMENT USED

DEPLOYMENT METHODOLOGY

Step 1 – Penentuan Titik Monitoring

Tim engineering menentukan tiang pancang yang akan dijadikan objek monitoring berdasarkan kebutuhan proyek dan area dengan potensi risiko tertinggi.

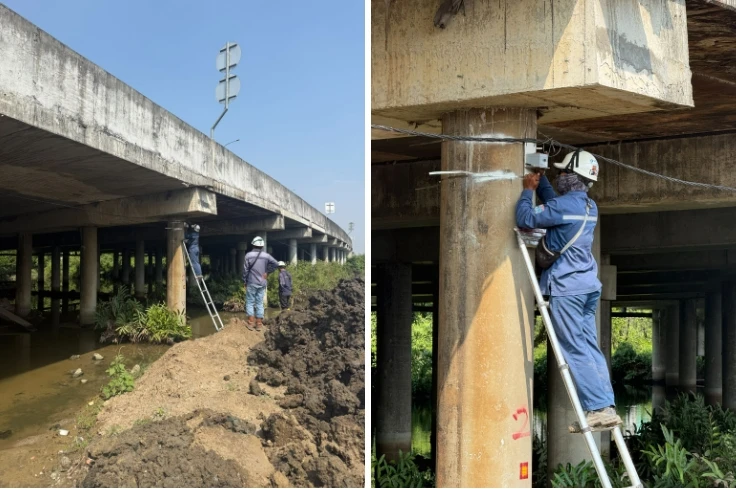

Step 2 – Instalasi Tiltmeter

Tiltmeter dipasang pada ketinggian sekitar 2 meter dari permukaan menggunakan clamp mounting yang dikencangkan pada tiang pancang. Setelah pemasangan selesai, area clamp diberi tanda menggunakan pilox sebagai indikator visual untuk memastikan tidak terjadi pergeseran posisi clamp selama periode monitoring.

Step 3 – Instalasi Gateway

Gateway dipasang pada lokasi yang memiliki kualitas komunikasi terbaik agar seluruh data sensor dapat diterima dan dikirim secara real-time.

Step 4 – Konfigurasi Dashboard

Seluruh sensor dikonfigurasikan ke dalam Dashboard Ideolysis sehingga engineer dapat memantau kondisi setiap tiang pancang melalui satu platform terpusat.

Step 5 – Konfigurasi Early Warning System

Nilai ambang batas (threshold) ditentukan sesuai kebutuhan proyek. Apabila terjadi perubahan kemiringan yang melebihi batas tersebut, sistem secara otomatis akan mengaktifkan alarm sebagai peringatan dini kepada tim engineering.

MONITORING WORKFLOW

Alur monitoring dilakukan secara otomatis sebagai berikut:

Ackcio Tiltmeter → Ackcio Gateway → Dashboard Ideolysis → Analisis Tren Kemiringan → Early Warning Alarm → Engineer / Tim Monitoring

Melalui alur ini, setiap perubahan kemiringan dapat diketahui dalam hitungan detik sehingga tindakan mitigasi dapat segera dilakukan apabila diperlukan.

RESULTS

Hasil monitoring menunjukkan bahwa sistem mampu menampilkan parameter kemiringan secara real-time, meliputi:

• Nilai deviasi pada sumbu East/X dan North/Y.
• Besaran total kemiringan (Magnitude).
• Arah kecenderungan pergerakan (Azimuth).

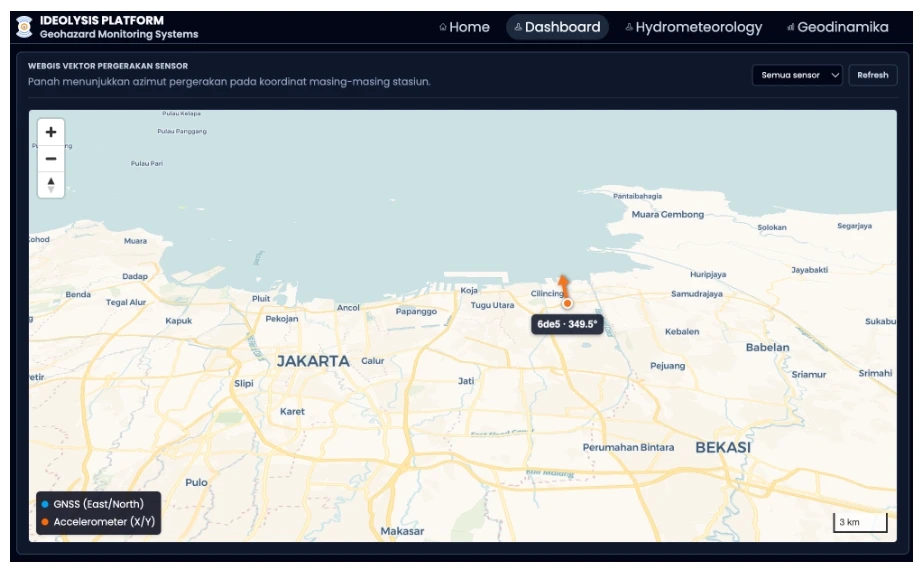

Sebagai contoh hasil monitoring, salah satu sensor mencatat:

• East/X : -0,0001 meter
• North/Y : 0,0003 meter
• Magnitude : 0,0003 meter
• Azimuth : 349,5°

Informasi tersebut memungkinkan engineer mengetahui tidak hanya besarnya perubahan kemiringan, tetapi juga arah dominan pergerakan struktur sehingga evaluasi dapat dilakukan secara lebih komprehensif.

PROJECT BENEFITS

Implementasi sistem monitoring memberikan berbagai manfaat bagi pengelola proyek, di antaranya:

• Mewujudkan Early Warning System terhadap perubahan kemiringan struktur.
• Mengurangi kebutuhan inspeksi manual secara berkala.
• Memungkinkan engineer memantau kondisi struktur dari ruang monitoring secara real-time.
• Mendukung pengambilan keputusan yang lebih cepat berdasarkan data aktual.
• Meningkatkan keselamatan pekerjaan konstruksi pada area yang tetap beroperasi.

CONCLUSION

Monitoring kemiringan tiang pancang merupakan langkah penting dalam menjaga keamanan struktur selama pekerjaan konstruksi berlangsung, terutama pada proyek yang berada di bawah jalan tol aktif. Dengan menggabungkan Ackcio Tiltmeter, Ackcio Gateway, dan Dashboard Ideolysis, PT Oseanland Survei Indonesia menghadirkan solusi monitoring yang mampu memberikan data kemiringan secara real-time, lengkap dengan arah pergerakan, histori tren, dan sistem alarm otomatis.

Pendekatan ini membantu tim engineering mendeteksi potensi pergerakan struktur sejak dini, mempercepat proses pengambilan keputusan, serta meningkatkan keselamatan proyek secara keseluruhan. Ke depan, sistem ini juga dapat dikembangkan menjadi bagian dari pusat monitoring infrastruktur (Structural Health Monitoring Center) untuk memantau berbagai aset konstruksi secara terintegrasi.
