Pemodelan 3D untuk Inspeksi Struktur Bawah Jembatan Menggunakan Integrasi Drone Fotogrametri dan SLAM LiDAR

Inspeksi jembatan manual berisiko tinggi? Gunakan SLAM LiDAR + Drone Fotogrametri untuk hasil model 3D akurat tanpa scaffolding atau rope access.

PROJECT OVERVIEW

Latar Belakang

Inspeksi struktur bawah jembatan merupakan bagian penting dalam program pemeliharaan infrastruktur untuk memastikan kondisi struktur tetap aman dan berfungsi sesuai umur rencana. Komponen seperti girder, pier, abutment, bearing, diafragma, hingga sambungan struktur memerlukan pemeriksaan berkala untuk mendeteksi indikasi kerusakan sejak dini sebelum berkembang menjadi permasalahan yang lebih serius.

Namun, proses inspeksi konvensional pada bagian bawah jembatan memiliki berbagai keterbatasan. Banyak area berada pada posisi yang sulit dijangkau, memiliki ruang kerja sempit, serta berada di bawah bentang jembatan yang menghalangi penerimaan sinyal GNSS. Selain itu, penggunaan akses manual seperti scaffolding, under bridge inspection vehicle, maupun rope access membutuhkan waktu lebih lama, biaya operasional lebih tinggi, serta memiliki risiko keselamatan yang lebih besar.

Untuk menjawab tantangan tersebut, PT Oseanland Survei Indonesia menerapkan pendekatan Digital 3D Infrastructure Inspection dengan mengintegrasikan teknologi Drone Fotogrametri dan SLAM LiDAR. Kombinasi kedua teknologi ini menghasilkan representasi digital struktur bawah jembatan yang lengkap, baik dari sisi geometri maupun kondisi visual permukaan, sehingga proses inspeksi dapat dilakukan secara lebih aman, cepat, dan akurat.

Objectives

Pelaksanaan pekerjaan ini bertujuan untuk:

Menghasilkan model digital tiga dimensi struktur bawah jembatan dengan tingkat detail yang tinggi.
Mendokumentasikan kondisi aktual struktur sebagai referensi inspeksi dan pemeliharaan.
Mengidentifikasi indikasi kerusakan seperti retak (crack), spalling, delaminasi, korosi, deformasi, maupun kerusakan permukaan lainnya.
Menyediakan data spasial yang dapat digunakan untuk analisis teknis serta perencanaan rehabilitasi infrastruktur.

Project Scope

Lingkup pekerjaan meliputi:

Perencanaan area inspeksi.
Akuisisi data geometri menggunakan SLAM LiDAR.
Akuisisi citra resolusi tinggi menggunakan drone kamera.
Akuisisi koordinat referensi menggunakan GNSS.
Registrasi dan integrasi seluruh data.
Pembuatan model 3D (point cloud dan textured model).
Analisis visual kondisi struktur.
Penyusunan deliverables untuk kebutuhan inspeksi.

SITE CONDITIONS

Area inspeksi berada pada bagian bawah jembatan tol yang memiliki akses terbatas dengan ruang gerak yang relatif sempit. Struktur atas jembatan menyebabkan penerimaan sinyal GNSS menjadi terbatas sehingga metode pemetaan konvensional kurang efektif diterapkan.

Selama proses akuisisi data, inspeksi harus dilakukan tanpa mengganggu aktivitas operasional jalan tol maupun lingkungan sekitar. Kondisi cuaca yang mendukung memungkinkan pengoperasian drone serta SLAM LiDAR berlangsung secara optimal sehingga seluruh area struktur dapat terdokumentasikan dengan baik.

PROJECT CHALLENGES

Beberapa tantangan utama dalam pelaksanaan inspeksi meliputi:

Akses menuju bagian bawah struktur yang terbatas.
Hilangnya atau lemahnya sinyal GNSS akibat tertutup konstruksi jembatan.
Sulit memperoleh dokumentasi visual dan geometri secara bersamaan menggunakan metode konvensional.
Tingginya risiko keselamatan pada inspeksi manual di area sulit dijangkau.
Kebutuhan memperoleh data secara cepat tanpa mengganggu aktivitas operasional di sekitar lokasi.

OSEANLAND SOLUTION

Untuk mengatasi tantangan tersebut, PT Oseanland Survei Indonesia mengintegrasikan teknologi SLAM LiDAR, Drone Fotogrametri, dan GNSS dalam satu alur kerja inspeksi digital.

SLAM LiDAR digunakan sebagai metode utama untuk memetakan geometri struktur bawah jembatan pada area yang tidak memiliki cakupan sinyal GNSS. Dengan memanfaatkan algoritma Simultaneous Localization and Mapping (SLAM), sistem mampu menentukan posisi sensor sekaligus membangun peta tiga dimensi secara real-time berdasarkan karakteristik lingkungan di sekitarnya.

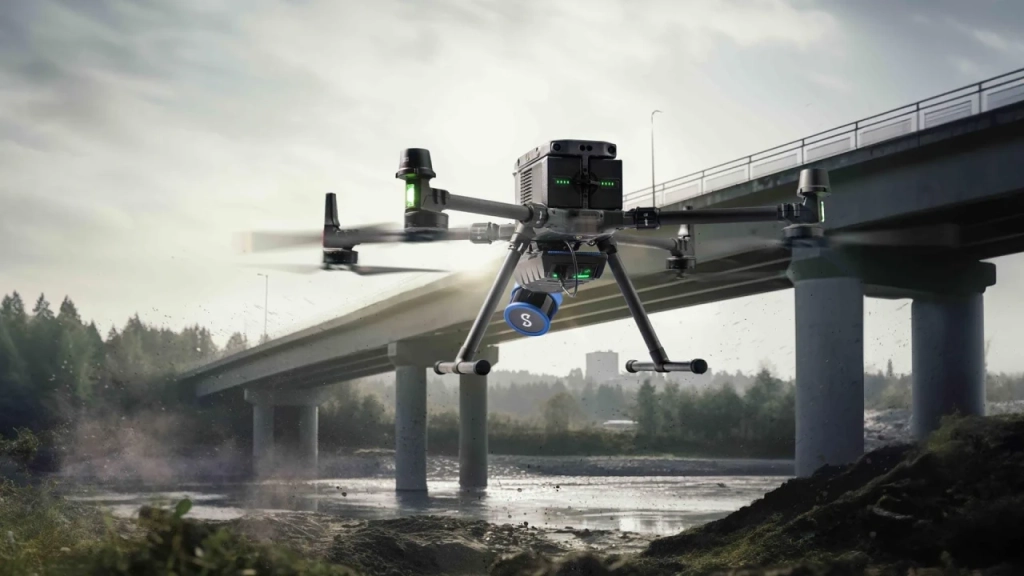

Selanjutnya, drone kamera digunakan untuk memperoleh citra resolusi tinggi dari seluruh permukaan struktur. Data visual ini memungkinkan proses identifikasi berbagai bentuk kerusakan seperti retak, spalling, korosi, delaminasi, maupun degradasi permukaan beton yang sulit diamati dari bawah.

Sementara itu, GNSS dimanfaatkan pada area yang masih memungkinkan menerima sinyal satelit untuk menyediakan referensi koordinat sehingga model hasil pemetaan memiliki sistem koordinat yang konsisten terhadap jaringan kontrol proyek.

Hasil integrasi ketiga teknologi tersebut menghasilkan model digital tiga dimensi yang tidak hanya merepresentasikan bentuk geometris struktur secara akurat, tetapi juga menyediakan informasi visual beresolusi tinggi sebagai dasar analisis kondisi aset infrastruktur.

EQUIPMENT USED

Equipment	Function
Drone Kamera	Mengambil citra resolusi tinggi untuk inspeksi visual, dokumentasi kondisi permukaan, serta identifikasi retak, spalling, korosi, dan kerusakan lainnya.
SLAM LiDAR	Menghasilkan point cloud tiga dimensi berpresisi tinggi pada area tanpa sinyal GNSS dengan memanfaatkan teknologi Simultaneous Localization and Mapping.
GNSS Geodetik	Menyediakan koordinat referensi dan mengikat model hasil pemetaan ke sistem koordinat proyek agar memiliki akurasi posisi yang lebih baik.

DEPLOYMENT METHODOLOGY

1. Perencanaan Area Inspeksi

Tim melakukan survei awal untuk menentukan cakupan area, jalur akuisisi data, titik kontrol, serta strategi pengambilan data berdasarkan kondisi lapangan.

2. Akuisisi Geometri Menggunakan SLAM LiDAR

Operator melakukan pemindaian seluruh bagian bawah jembatan mengikuti lintasan yang telah direncanakan sehingga seluruh elemen struktur terekam dalam bentuk point cloud tiga dimensi.

3. Akuisisi Data Visual Menggunakan Drone Kamera

Drone diterbangkan pada area yang telah ditentukan untuk memperoleh foto resolusi tinggi dari berbagai sudut sehingga seluruh permukaan struktur dapat terdokumentasikan secara lengkap.

4. Registrasi dan Integrasi Data

Data point cloud dari SLAM LiDAR diproses, diregistrasi, kemudian diintegrasikan dengan data citra drone dan referensi koordinat GNSS sehingga menghasilkan model digital yang memiliki akurasi spasial dan visual yang tinggi.

5. Analisis dan Penyusunan Deliverables

Model tiga dimensi digunakan sebagai dasar inspeksi digital untuk mengevaluasi kondisi struktur, mengidentifikasi kerusakan, serta menghasilkan berbagai produk akhir yang dibutuhkan oleh pengguna.

MONITORING WORKFLOW

Alur kerja inspeksi digital dilakukan sebagai berikut:

SLAM LiDAR
↓
Akuisisi Point Cloud 3D

Drone Kamera
↓
Akuisisi Foto Resolusi Tinggi

GNSS
↓
Referensi Koordinat

↓

Registrasi & Integrasi Data

↓

Model Digital 3D

↓

Analisis Kondisi Struktur

↓

Laporan Inspeksi & Dokumentasi Digital

RESULTS

Implementasi solusi ini menghasilkan berbagai keluaran teknis, antara lain:

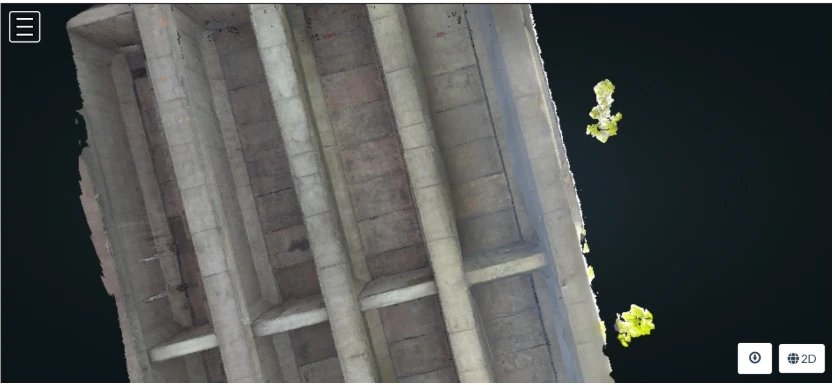

Model digital tiga dimensi struktur bawah jembatan dengan representasi geometri yang detail.
Point cloud berpresisi tinggi yang mencakup seluruh elemen struktur.

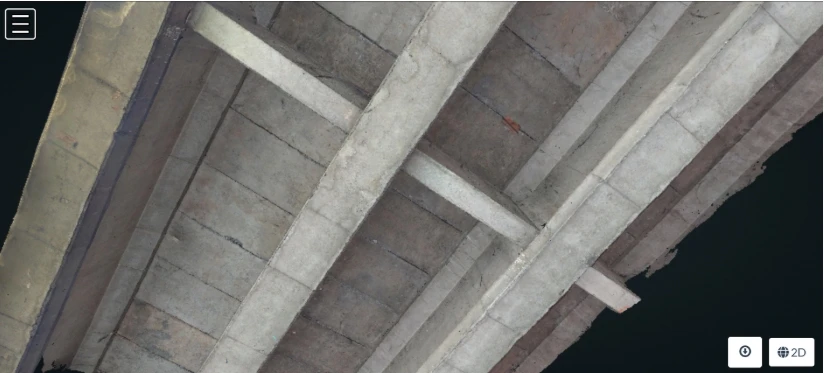

Dokumentasi visual resolusi tinggi pada seluruh permukaan struktur.

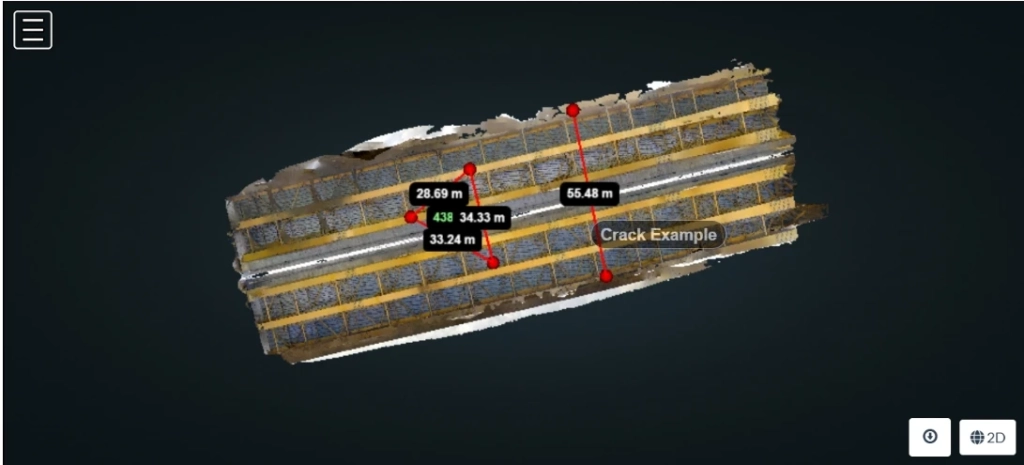

Identifikasi awal terhadap retak, spalling, korosi, deformasi, dan kerusakan permukaan lainnya.
Basis data digital yang dapat digunakan sebagai acuan inspeksi berkala pada periode berikutnya.

PROJECT BENEFITS

Penerapan teknologi inspeksi digital memberikan sejumlah manfaat bagi pengelola infrastruktur, antara lain:

Mengurangi risiko keselamatan dibanding inspeksi manual.
Mempercepat proses akuisisi data di lapangan.
Menghasilkan dokumentasi kondisi struktur yang lebih lengkap.
Meningkatkan kualitas analisis kondisi aset.
Mendukung pengambilan keputusan pemeliharaan berbasis data.
Menyediakan arsip digital untuk evaluasi perubahan kondisi struktur dari waktu ke waktu.

CLIENT FEEDBACK

Model digital tiga dimensi memberikan visualisasi kondisi struktur yang jauh lebih komprehensif dibanding metode dokumentasi konvensional. Integrasi data geometri dan citra resolusi tinggi membantu proses inspeksi menjadi lebih efektif, mempermudah identifikasi kerusakan, serta mendukung evaluasi teknis secara lebih akurat.

CONCLUSION

Inspeksi struktur bawah jembatan memerlukan metode yang mampu mengatasi keterbatasan akses tanpa mengurangi kualitas data yang diperoleh. Melalui integrasi SLAM LiDAR, Drone Fotogrametri, dan GNSS, PT Oseanland Survei Indonesia menghadirkan solusi inspeksi digital yang menghasilkan model tiga dimensi dengan informasi geometri dan visual yang lengkap.

Pendekatan ini tidak hanya meningkatkan efisiensi dan keselamatan pelaksanaan inspeksi, tetapi juga menyediakan data yang lebih komprehensif untuk mendukung program pemeliharaan, rehabilitasi, serta pengelolaan aset infrastruktur secara berkelanjutan.

CALL TO ACTION

Apakah Anda membutuhkan solusi inspeksi digital untuk jembatan, terowongan, gedung, atau infrastruktur lainnya?

PT Oseanland Survei Indonesia menyediakan layanan 3D Infrastructure Inspection menggunakan Drone Fotogrametri, SLAM LiDAR, GNSS Geodetik, dan teknologi pemetaan terbaru untuk menghasilkan dokumentasi digital yang akurat, efisien, dan siap mendukung proses inspeksi maupun pemeliharaan aset. Hubungi tim engineering kami untuk mendiskusikan kebutuhan proyek Anda.
